چوناچ

آخرین پست های وبلاگ چوناچ به صورت خودکار از بلاگ چوناچ دریافت شده و با درج لینک مستقیم منبع آن در سایت مرجع نمایش داده شده است. در صورتیکه محتوای پست های نمایش داده شده نا مناسب و شایسته تذکر میباشد، بر روی لینک درخواست حذف کلیک نمائید تا از دسترس عموم خارج گردد.



وایر شو

درخواست حذف اطلاعات

جهت اتصال مطمئن و سریع یک سیم در یک سلول ترمینال از وایرشو های روکش دار استفاده می گردد. مورد استفاده وایرشو از این قرار است که وایرشو به نحوی روی سرِ سیم قرار می گیرد که قسمت عایق وایرشو روی عایق سیم، و قسمت هادی آن روی سیم که در نظر است زیر ترمینال جا گذاری و پیچ گردد قرار می گیرد. سپس وایرشو توسط ابزار پرس مناسب (بسته به سایز وایرشو) پرس می گردد تا اتصال مناسب و مطمئن بین وایرشو و سیم برقرار گردد. پس از آن، جهت اتصال سیم و ترمینال کافی است بدنه هادی وایرشو در سلول ترمینال مد نظر قرار و پیچ گردد.

امروزه در برقکاری ساختمان ها، جهت اتصال قابل اطمینان یک سیم در سلول یک ترمینال، از این محصول استفاده می شود. حتی می توان برای اتصال دو سیم یا دو کابل، از وایرشو استفاده کرد، تا ایمنی کار بالا رفته و هیچ گاه رشته های مسی سیم دیده نشود و ظاهر کار زیبا و بدون نقص خواهد شد. امروزه در برقکاری ساختمان های اداره جات و خانه برای حفظ ایمنی از وایرشو استفاده زیادی می شود و وسیلۀ بسیار کاربردی شناخته شده است. وایرشو جزء دسته لوازم جانبی به شمار می آید و از اهمیت زیادی برخوردار است.

از مزیت های عمده استفاده از وایرشو در سیم کشی در مقایسه با اتصال مستقیم سیم و ترمینال بدون استفاده از وایرشو و استفاده از چسب برق جهت عایق کاری موارد ذیل را می توان نام برد:

۱- اتصال مطمئن تر سیم به ترمینال

۲- ایمنی بالاتر عایق کاری سیم

۳- عدم نیاز به استفاده از چسب برق

۴- سرعت کار بالاتر

۵- قیمت مناسب تر

انواع وایرشو ها:

۱- وایرشو های تکی (e):

وایرشو های تکی دارای ورودی یک سیم می باشد. یک سیم وارد وایرشو تکی شده و با ابزار مناسب پرس می شود تا ارتباط ناگسستنی فیزیکی بین سیم و وایرشو برقرار گردد. عایق وایرشو های تکی به صورت قیفی شکل طراحی شده تا سیم به سهولت در آن قرار گیرد. طول هادی مختلف برای هر سایز وایرشو جهت انطباق با انواع ترمینال ها موجود می باشد. جنس و رنگ روکش وایرشو های تکی روکش دار مطابق با استاندارد din می باشد.

۱.۱- شیوه کد گذاری:

۱.۲- انواع وایرشوهای تکی:

۲- وایرشو های دوبل (te):

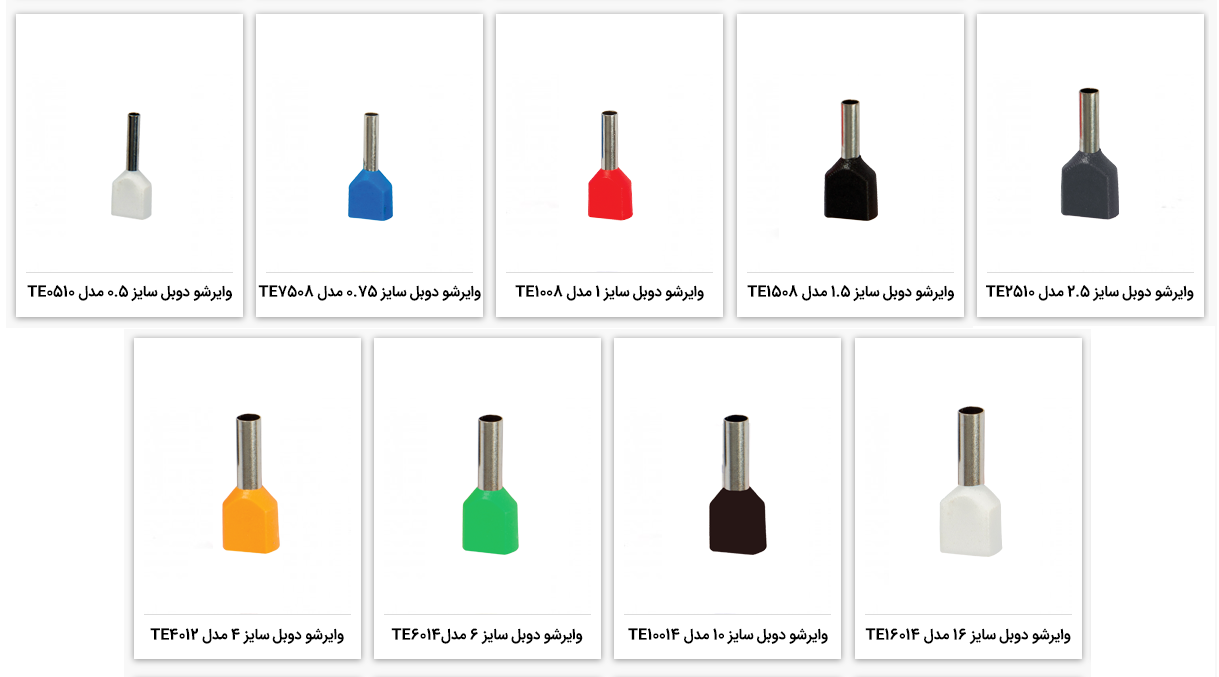

وایرشو های دوبل روکش دار دارای ورودی دو سیم به صورت همزمان می باشد. دو سیم وارد وایرشو دوبل شده و با ابزار مناسب پرس می شود تا ارتباط ناگسستنی فیزیکی بین دو سیم و وایرشو و هم چنین ما بین دو سیم برقرار گردد. عایق وایرشو های دوبل به صورت قیفی شکل طراحی شده تا سیم به سهولت در آن قرار گیرد. طول هادی مختلف برای هر سایز وایرشو جهت انطباق با انواع ترمینال ها موجود می باشد. جنس و رنگ روکش وایرشو های دوبل روکش دار مطابق با استاندارد din می باشد.

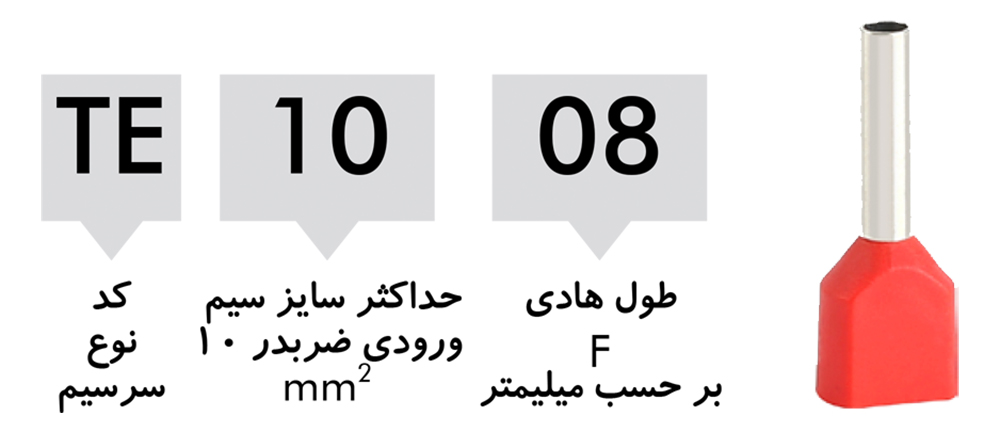

۲.۱- شیوه کد گذاری:

۲-۲. انواع وایرشوهای دوبل:

منبع: گروه dede




منبع : http://chonach.blog.ir/1397/06/14/سر-سیم




سر سیم

درخواست حذف اطلاعات

به منظور اتصال دو کابل یا سیم به یکدیگر، و یا اتصال یک کابل یا سیم به یک هادی دیگر از سرسیم های روکش دار استفاده می گردد.

انواع سر سیم ها:

۱- سرسیم های حلقوی روکش دار (rv):

سرسیم های حلقوی روکش دار به منظور اتصال سیم به پیچ هادی استفاده می شود. جهت نصب سرسیم حلقوی، پیچ هادی باز شده، قسمت هادی سرسیم حول پیچ جا گذاری، و پیچ بسته می شود. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آن ها، روکش سرسیم به صورت قیفی شکل طراحی شده است.

۱.۱- شیوه کد گذاری:

۱.۲- انواع سر سیم های حلقوی روکش دار:


ت








منبع : http://chonach.blog.ir/1397/06/14/سر-سیم.




کانکتور پیچی

درخواست حذف اطلاعات

ترمینال های پیچی یا کاتکتور های پیچی، نوعی اتصالات سیم هستند که برای اتصال دو یا چند رسانا به یکدیگر به کار می روند. ترمینال های پیچی با بدنۀ شیار دار دارای یک عایق استوانه ای شکل با شیار هایی بر روی بدنه می باشد. شیار های موجود بر روی سطح عایق موجب افزایش اصطکاک بین دست و عایق و در نتیجه سهولت پیچاندن ترمینال می گردد که به طبع آن، اتصالی محکم و مطمئن بین سیم ها با یکدیگر، و هم چنین بین سیم ها و قسمت هادی ترمینال پیچی برقرار می گردد.

این نوع ترمینال ها (کانکتور ها) جایگزین مناسبی نسبت به ترمینال های دیگر مثل مدل شاخه ای، ریلی، و یا لحیم کاری هادی ها به یکدیگر و عایق کاری پس از آن محسوب می شود. از مزایای کانکتور های پیچی، قیمت ارزان تر، سهولت استفاده، و سرعت بالا در استفاده از آن جهت اتصال هادی ها و یا رفع اتصال هادی ها به یکدیگر می باشد.

نحوۀ عملکرد کانکتور پیچی بدین ترتیب می باشد که اتصال هادی ها و عایق کاری به صورت هم زمان و به واسطۀ پیچاندن ترمینال روی سیم های مورد اتصال به یکدیگر با دست، و بدون استفاده از هیچ ابزار اضافه ای (هم چون پیچ گوشتی یا ابزار لحیم کاری) صورت می پذیرد. زمانی که ترمینال پیچی (کانکتور پیچی) در انتهای بدون عایق و در هم ت ده شده سیم های مورد اتصال قرار گرفته و پیچیده می شود، سیم ها به سمت قسمت درونی ترمینال کشیده شده و به وسیلۀ قسمت هادی درونی آن (از جنس استیل)، در کنار یکدیگر فشرده می شوند. در نتیجه اتصالی مطمئن و ثابت بین قسمت انتهایی سیم ها برقرار می شود.

بر خاف اتصالات لحیمی، باز اتصال برای تغییرات احتمالی آتی در سیم کشی از طریق باز کانکتور پیچی با نیروی دست به راحتی امکان پذیر است. استفاده از این نوع ترمینال، نیاز به عایق کاری هادی ها با استفاده از چسب برق پس از اتصال سیم ها به یکدیگر را حذف می کند. ترمینال های پیچی عموماً به وسیلۀ دست نصب می شوند، و برای تشخیص سایز و ظرفیتشان، بر اساس رنگ کد بندی می شوند.

این نوع ترمینال در پنج سایز متفاوت که هر کدام با رنگ مشخصی برای گنجایش سایز سیم ورودی کدگذاری شده موجود می باشد. قسمت عایق ترمینال های پیچی با بدنۀ شیار دار از جنس ترموپلاستیک سخت با گرید ul 94 v-2، و قسمت هادی درونی از جنس استیل رزوه شده می باشد.

انواع کانکتور پیچی:




منبع : http://chonach.blog.ir/1397/06/16/کانکتور-پیچی




کانکتور پرسی

درخواست حذف اطلاعات

این نوع کانکتور برای سیم های استفاده می شود که نیاز به نوار چسب برق نیست و عایقی برای سیم های می باشد و یک بار قابل مصرف می باشد.

نحوۀ عملکرد کانکتور پرسی بدین ترتیب می باشد که اتصال هادی ها و عایق کاری به صورت هم زمان و به واسطۀ پرس ترمینال روی سیم های مورد اتصال به یکدیگر با ابزار پرس سر سیم صورت می پذیرد.




منبع : http://chonach.blog.ir/1397/06/16/کانکتور-پرسی




کیف جدا کننده اتصالات سیم

درخواست حذف اطلاعات

در سیم کشی، بسته به مکان و هدف، از نوع مناسب اتصال سیم استفاده می شود.

اتصالات سیم انواع بسیار گوناگونی دارند، از قبیل:

۱- وایرشو روکش دار

۲- وایرشو بدون روکش

۳- سرسیم روکش دار

۴- سرسیم بدون روکش

۵- سرسیم پشت باز (بدون روکش)

۶- ترمینال پیچی

۷- ترمینال شاخه ای

با توجه به تنوع زیاد انواع اتصالات سیم و همچنین سایز های گوناگون هر نوع اتصال سیم، وم بهره گیری از کیف مناسب توسط تکنسین برق و سیم کشی جهت قرار دادن انواع و سایزهای گوناگون اتصالات به صورت مرتب جهت نیل به سه هدف زیر ضروری است:

* کاهش احتمال خطا در بi کارگیری از مدل و نوع اتصال سیم نا مناسب

* سرعت بیشتر در پیدا اتصال مناسب و نتیجتاً، افزایش سرعت سیم کشی

* حمل راحت اتصالات سیم

کیف های جدا کننده اتصال سیم در سایز های گوناگون، بسته به نیاز تکنسین برق و سیم کشی عرضه می گردد. از مزیت های اصلی این کیف ها، داشتن درب شفاف جهت مشاهده اتصالات سیم در ح بسته بودن کیف، داشتن درب ققل شو و محکم جهت جلوگیری از باز شدن سهوی کیف و ریختن اتصالات سیم، و تعبیه شدن جدا کننده های قابل جابجایی در کیف، جهت افزایش یا کاهش فضای لازم جهت قرار دادن هر نوع اتصال می باشد.

منبع: گروه dede




منبع : http://chonach.blog.ir/1397/06/16/کیف-جدا-کننده-اتصالات-سیم




ترمینال ریلی

درخواست حذف اطلاعات

ترمینال ریلی ابزاری است که در تابلو برق ها استفاده می شود و وظیفۀ اتصال سیم برق های تابلو برق با سیم برق های ارتباطی که از بیرون تابلو برق امده است را دارد، ترمینال ریلی دارای تنوع سایزی می باشد که نسب به سیم های مصرفی دارای سایز بندی های متنوعی می باشند.

این نوع ترمینال ها (پایانه اتصال سیم)، جهت انشعاب گیری از سیم ها در تابلو های برق استفاده می گردد. این نوع ترمینال ها، همان گونه که از نامشان پیدا است، جهت نصب بر روی ریل مورد نصب بر روی تابلو مورد استفاده قرار می گیرد، و با توجه به طراحی م ار آن ها، امکان اضافه و کم آن ها از روی ریل و به صورت کشویی میسر می باشد.

نحوۀ استفاده از ترمینال ریلی بدین شرح است که پس ار نصب آن بر روی ریل تابلو برق، سیم ورودی (ترجیحاٌ، وایرشو زده شده)، در یک سلول ترمینال قرار گرفته، و به واسطه سیم گیری که توسط پیچ مستحکم می گردد، به سلول ترمینال متصل می گردد. سیم وجی (ترجیحاً، وایرشو زده شده) نیز در سلول دیگر به همین ترتیب قرار می گیرد. وظیفۀ ترمینال، ایجاد اتصال بین این ورودی و وجی است، به نحوی که همواره امکان رفع اتصال و تغییر در سیم کشی تابلو برق میسر می باشد (از طریق باز سیم گیر و رفع اتصال سیم به آن). هم چنین، از طریق این نوع ترمینال ها و با بهره گیری از جمپر (اتصال ورودی یک سلول ترمینال، به ورودی سلول ترمنیال دیگر)، می توان چندین وجی از یک ورودی اصلی سیم جهت سیم کشی در تابلو استفاده کرد.




منبع : http://chonach.blog.ir/1397/06/16/ترمینال-ریلی




ترمینال شاخه ای

درخواست حذف اطلاعات

این نوع ترمینال ها (پایانۀ اتصال سیم)، جهت انشعاب گیری از سیم ها در محیط های گوناگون استفاده می گردد. ترمینال های شاخه ای دارای یک سلول ورودی و یک سلول وجی هستند، که سیم ورودی و وجی به واسطۀ بستن سیم گیر پیجی تعبیه شده در بدنه عایق این ترمینال ها و هادی قرار گرفته بین این دو سیم گیر، به یکدیگر متصل می شوند. اتصال از طریق ترمینال شاخه ای، اتصالی موقت است و می توان با باز سیم گیرها با پیچ گوشتی، به رفع و اتصال مجدد به دفعات مبادرت ورزید. مزیت اصلی استفاده از این ترمینال ها نسبت به چسب برق، امکان رفع اتصال دو سیم به سادگی است. این ترمینال ها، معمولاً به صورت شاخه به فروش می رسد که علت نام گذاری این نوع ترمینال به نام “ترمینال شاخه ای” همین نکته است. شاخه های ترمینال های شاخه ای غالباً حاوی ۱۲ عدد a دیگر می باشند. لازم به ذکر است که رفته رفته، ترمینال شاخه ای جای خود را به ترمینال پیچی که نوعی جدید تر ترمینال با مزیت قیمت مناسب تر، نصب راحت تر (بدون نیاز به اتصال وایرشو به سیم قبل از اتصال) و سریع تر، و امکان اتصال چندین سیم به یکدیگر به صورت همزمان را دارد، داده است. لیکن، کماکان مصرف ترمینال شاخه ای در برخی صنایع، از قبیل روشنایی به چشم می خورد.





منبع : http://chonach.blog.ir/1397/06/16/ترمینال شاخه ای




سرسیم رابط (موف پلاستیکی)

درخواست حذف اطلاعات

سرسیم های رابط به منظور اتصال دائم دو سیم به یکدیگر، و یا افزایش طول دو سیم جهت رسیدن به یکدیگر استفاده می شود. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آنها، روکش سرسیم به صورت قیفی شکل طراحی شده است.




منبع : http://chonach.blog.ir/1397/07/20/سرسیم-رابط-موف-پلاستیکی




آموزش نصب جعبه مینیاتوری

درخواست حذف اطلاعات

جعبه فیوز یا تابلو برق انتهای یا تابلو برق واحدها هر سه اسم هایی هستند که برای جعبه فیوز به کار می روند، جعبه فیوز از قسمت های مهم در برق ساختمان است که در داخل هر واحد ساختمانی و معمولاً در ورودی واحد نصب می شود، سرخط تمام مصرف کننده های یک واحد مس ی از آن تغذیه می شود، و در نقشه های برق ساختمان آن را با علامت اختصاری dp نشان می دهند.

جعبه مینیاتوری امروزه در تمامی ساختمان ها به دلیل نظم ایجاد شده در سیم کشی برق مورد استفاده قرار می گیرد. در گذشته اغلب سیم کشی ها به روش جعبه تقسیم بوده است که یکی از معایب این روش آشفتگی ظاهری در سیم ها ی مور استفاده می باشد. با استفاده از جعبه مینیاتورها، تمامی واحدهای یک ساختمان از یک منبع برای تأمین برق استفاده می کنند. قاب مینیاتوری را می توان در راهرو و یا درب ورودی واحد نصب کرد.

تا چند سال قبل در ساختمان های مس ی خبری از جعبه فیوز نبود و به روش جعبه تقسیم سیم کشی منازل انجام می شد. ولی از آن جا که جعبه فیوز مزیت های زیادی را با خود آورد. استفاده از آن فراگیر و حتی مقررات برق ساختمان استفاده از آن را ا امی کرد. بزرگترین مزیت جعبه فیوز این است که در صورت ایجاد مشکل در یک سرخط، تنها آن مسیر از مدار خارج می شود و برق بقیه مسیرها قطع نمی شود.

از آن جایی که سر خط همه مصرف کننده ها به آن منتهی می شود. پس این قسمت تأمین کنندۀ برق تمام اجزای یک واحد مس ی است. برق ورودی به جعبه فیوز توسط یک کابل ۳ در ۴ -برای کنتورهای ۲۵ آمپر- یا یک کابل ۳ در ۶ -برای کنتورهای ۳۲ آمپر- از تابلو کنتور اصلی تامین می شود.

وقتی گفته می شود که یک جعبه فیوز هشت تایی است، یعنی این جعبه فیوز گنجانیش نصب ۸ فیوز مینیاتوری را دارد. جعبه فیوزها در هر سایزی که بخواهید در بازار موجودند، ولی در برق ساختمان بیشتر از نوع ۸ تایی تا ۱۲ تایی استفاده می شود.

نقشۀ سیمک شی و سربندی جعبه فیوز:

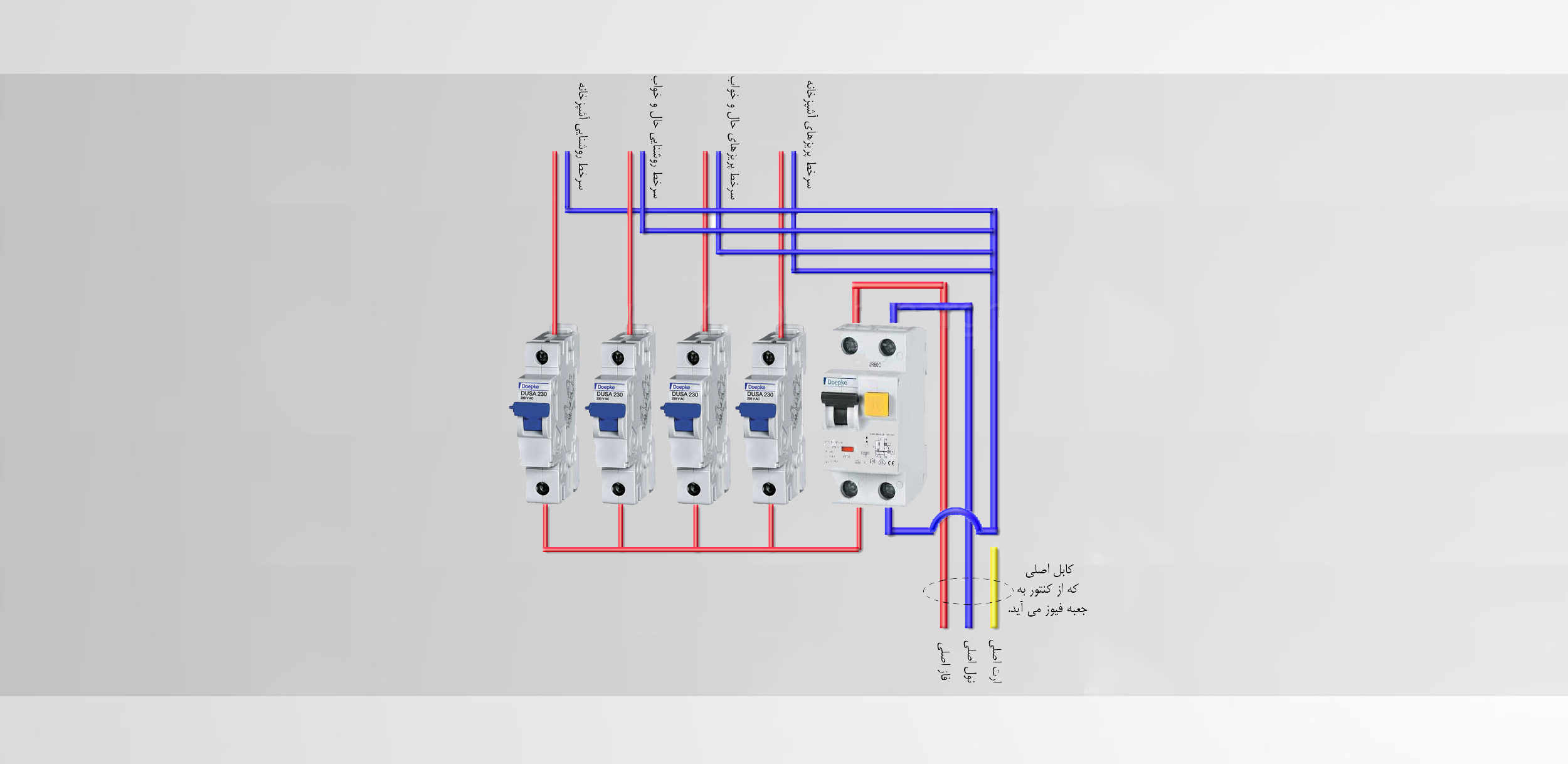

نقشۀ نصب فیوزهای مینیاتوری در تصویر زیر آمده است. نقشه فیوزهای فشنگی و فیوزهای اتوماتیک هم دقیقاً به همین شکل است. به خاطر شلوغ نشدن نقشۀ بالا ادامۀ سیم ارت رسم نشده است. کافی است تمام سیم های ارتی که به داخل جعبه فیوز می آید را با شمش ارت - شینۀ ارت - به سیم ارت اصلی وصل کنید. نکته: ورودی و وجی در کلیدهای مینیاتوری مهم نیست، یعنی مهم نیست که ورودی از بالای فیوز باشد یا از پایین. ولی در استانداردهای برق ساختمان آمده است که ورودی را از بالای کلید مینیاتوری و وجی از پایین فیوز باشد. فیوز یا همان کلید محافظ جان که کم کم دارد جای خود را در برق ساختمان باز می کند، علاوه بر اضافه بار و اتصال کوتاه، می تواند از برق گرفتگی، شوک الکتریکی، جریان نشتی و افزایش ولتاژ هم از مدار شما محافظت کند. این فیوز ها ۲ ورودی و ۲ وجی دارند. چون علاوه بر سیم فاز، سیم نول هم به فیوز محافظ جان وصل می شود. نقشه نصب فیوز محافظ جان در پایین رسم شده است. می بینید که فاز و نول از قسمت بالای کلید محافظ جان وارد شده و از قسمت پایین خارج می شود. ولی برای فیوزهای مینیاتوری و فشنگی اینکه ورودی از بالا باشد یا پایین، مهم نیست. نکته: در مقررات جدید مبحث ۱۳ آمده است که نصب یک عدد فیوز اصلی، قبل از کلید محافظ جان ا امی است. یعنی در تصویر بالا بایستی یک عدد فیوز مینیاتوری ۳۲ آمپر قبل از محافظ جان نصب شود. حال به سراغ این موضوع می رویم که، ظرفیت فیوزهایی که در جعبه فیوز استفاده می کنیم، چقدر باید باشد؟ یا فیوزهای جعبه فیوز باید چند آمپر باشند؟ * برای سرخط روشنایی ها از فیوز ۱۰ آمپر نوع b استفاده کنید. (b10) * برای سرخط پریز های آشپزخانه از فیوز ۱۶ آمپر نوع c استفاده کنید. (c16) * برای سرخط پریزهای پذیرایی و اتاق خواب از فیوز ۱۶ آمپر نوع c استفاده کنید. (c16) * برای فیوز اصلی از نوع ۲۵ یا ۳۲ آمپر -بسته به آمپراژ کنتور- استفاده کنید. فیوز اصلی هم می تواند نوع b و هم می تواند نوع c انتخاب شود. ولی بهتر است که نوع b انتخاب شود زیرا معمولاً در کنتورهای برق از فیوزهای نوع c استفاده می شود، و بهتر است که فیوز پایین دست آن (یعنی همان فیوز اصلی داخل جعبه فیوز) از نوع b انتخاب شود تا در صورت بروز اتصالی، اول فیوز داخل جعبه فیوز بپرد. * کلید محافظ جان باید با فیوز اصلی هم آمپر باشند. یعنی اگر فیوز اصلی ۳۲ آمپر است، محافظ جان هم باید ۳۲ آمپر باشد. * برای سرخط کولر آبی از فیوز ۱۶ آمپر نوع c استفاده کنید. (c16)



منبع : http://chonach.blog.ir/1397/03/24/آموزش-نصب-جعبه-مینیاتوری




روش اجرای نور مخفی

درخواست حذف اطلاعات

ریسه ها روشنایی های باریک و بلندی هستند که به عنوان تزیینات روشنایی به کار می روند. این محصولات دارای انواع مختلفی بوده که می توان در شرایط و موقعیت های مختلفی از آن ها استفاده کرد. می توان ریسه را برای روشن پله ها، سقف های کاذب، لبه باغچه ها و ... به کار برد. شکل زیر استفاده از این محصول به عنوان نور مخفی در زیر پله ها را نشان می دهد. امروزه انواع ریسه ال ای دی نسبت به ریسه هایی که مصرف انرژی بیشتری دارند مورد توجه قرار گرفته و در تزئینات و نو ردازی فضا بیشتر به کار می روند.

استفاده از این نوع روشنایی ها در اماکنی مانند هتل ها، منازل مس ی، فروشگاه ها و مراکز مذهبی امکان پذیر است. به کار بردن ریسه ها به صورت مخفی می تواند باعث جذ ت و زیبایی بیشتر محیط باشد. هم چنین این محصول دارای انعطاف پذیری بالایی است که همین مورد آن را برای استفاده در شرایط مختلف محیا می سازد، با دارا بودن این ویژگی امکان قرار گیری آن در موقعیت های مختلف فراهم است. انواع نواری آن را نیز می توان به عنوان نور مخفی در گچ بری های ساختمان به کار برد و از آن جا که در رنگ های مختلفی موجود می باشند، می توان آن ها را با فرم ها و موقعیت های مختلفی هماهنگ کرد. ریسه ها نور هایی غیر مستقیم ایجاد می کنند و می تواند تاثیر بسزایی در زیبایی محیط داشته باشند.

از دیگر مزایای این تولیدات هوشمندانه و ظریف می توان به این مورد اشاره داشت که امکان کنترل روشن و یا خاموش بودن آن ها با استفاده از یک ریموت کنترل وجود دارد. با استفاده از ریموت کنترل ها می توانید شرایط روشنایی و همین طور رنگ ریسه ال ای دی (در صورت چند رنگ بودن آن) را تنظیم نمایید. نکته دیگر این که می توان برخی از انواع ضد آب را که محافظت شده نیز هستند، در فضای خارجی به کار برد. همچنین این نوع می توانند ضد نفوذ گرد و غبار نیز باشند.

انواع ریسه:

به طور کلی این فرم از روشنایی به دو دسته کلی ریسۀ شلنگی و ریسه نواری تقسیم می گردند. نوع شلنگی با توجه به نوع روشنایی و مواد سازنده، دارای دسته های مختلفی هستند:

ریسۀ شلنگی معمولی:

روشنایی این گروه که نوع قدیمی تر آن ها به شمار می روند، شبیه به لامپ های رشته ای است و ویژگی های همان لامپ ها را دارند. این روشنایی ها میزان مصرف برق بالایی دارند و همین طور گرمای زیادی نیز تولید می کنند. رنگ های مختلف ریسه شلنگی معمولی، به واسطه استفاده از شلنگ های رنگی است و خود لامپ نقشی در ایجاد رنگ ندارد. بسته های آن به اندازۀ 100 متر می باشد اما برش های آن یک متری خواهد بود.

ریسۀ شلنگی led یا ریسۀ ال ای دی:

در ریسۀ شلنگی led از لامپ های ال ای دی برای روشنایی استفاده می گردد. همان طور که می دانید انواع لامپ ال ای دی مصرف برق مناسبی دارند و می توان از آن ها در هر فضایی استفاده نمود. به علاوه لامپ های ال ای دی به کار رفته در ساخت این محصول گرمای زیادی تولید نمی کنند. به علاوه بر خلاف نوع معمولی، رنگ های متفاوت آن به واسطه وجود لامپ های رنگی درون آن می باشد. این دسته تنها درصورت روشن شدن رنگ خود را به نمایش می گذارند که استفاده از آن در تزیین در منازل، ویترین فروشگاه ها و... مناسب است. ریسۀ ال ای دی شلنگی دارای ریموت نیست و کنترل روشن و خاموش بودن آن به طور دستی انجام می گیرد. هم چنین برای استفاده از آن باید توجه داشت که در اندازه های 2 متری موجود هستند و سفارش آن باید به صورت زوج (مضربی از عدد دو) صورت گیرد.

ریسۀ شلنگی فل ی:

تفاوت عمدۀ و ویژه ریسۀ فل ی با دیگر انواع آن در این است که بر خلاف دیگر محصولات این مجموعه، نور ایجاد شده توسط آن نقطه نقطه نیست و به شکل یک دست دیده می شود. یکنواخت بودن نور فل ی می تواند نقش مهمی در زیباتر دیده شدن آن داشته باشد. این روشنایی فل ی قابل استفاده برای سقف ها نیست و در اماکن دیگر به کار می رود و استفاده از آن در زیر پل ها، برای نمای ساختمان ها و ... امکان پذیر است. ضد آب بودن و همین طور طول عمر بالای آن می تواند این محصول را به گزینه ای مناسب برای انتخاب در هر شرایطی تبدیل کند. هم چنین بر خلاف دیگر موارد معرفی شده که به صورت مخفی به کار می روند، یک نواخت بودن نور ریسۀ فل ی می تواند آن را برای استفاده به عنوان نقش یا طرحی خاص نیز به کار برد. هم چنین می توان با استفاده از آن نوشته ای روی دیوار ایجاد کرد. قطر بدنه این محصول 1×2 سانتی متر است.

ریسۀ شلنگی نئون فل ی:

ریسۀ شلنگی نئون فل ی گران ترین مورد در نوع خود به شمار می آید، به مانند ریسۀ فل ی قابل استفاده به صورت سقفی نبوده و برای نمای ساختمان ها به کار می رود. این محصول نیز نور یکنواخت ایجاد می کنند که نقطه نقطه نبودن نور آن باعث می شود استفاده از آن در شرایط ویژه و خاص امکان پذیر باشد. یک دست بودن نور ایجاد شده توسط این مدل از ریسه ال ای دی آن را بسیار جالب و مفید می سازد به این ترتیب که می توان از آن در ساخت المان و نوشته ای خاص استفاده کرد. در نوع نئون فل ی در هر یک متر جای خاصی برای برش قرار دارد و به این ترتیب می توان هر ابعادی از آن را به سادگی استفاده نمود.

ریسۀ شلنگی smd:

ریسۀ شلنگی اس ام دی یکی از بهترین انواع در نوع خود است که در ساخت آن از لامپ های smd استفاده شده است. این لامپ دارای آی سی هایی با پایه کوتاه است. این پایه ها با استفاده از لحیم کاری بدون استفاده از سوراخ بر روی بورد نصب می گردند و با عبور جریان برق می توانند نور مناسبی را توزیع کنند. روشنایی اس ام دی به شکل چهار گوش هایی ظریف در کنار یکدیگر قرار گرفته اند و تشکیل یک مجموعه کامل را می دهند. ریسه های اس ام دی مصرف برق بسیار پایین (حتی پایین تر از ال ای دی ها) دارند و به این ترتیب می توان به راحتی و بدون دغدغه مصرف برق از آن استفاده کرد. همچنین می توان این محصول را مجهز به ریموت کنترل نیز نمود که در این صورت روشن و خاموش آن به سادگی امکان پذیر می باشد. همین طور نوع روشنایی و دفعات روشن و خاموش شدن آن ها نیز با استفاده از این ریموت ممکن است.

ریسه های شلنگی اس ام دی در دو نوع اصلی موجود می باشند. نوع اول آن ها رنگی ثابت دارند که تغییر نمی کند. اما نوعی دیگر از آن که به هفت رنگ معروف است، قابلیت تبدیل شدن به رنگ های مختلفی را دارد. یعنی می توان از یک نوار باریک با رنگ ها متعدد استفاده کرد. ریموت دار بودن آن نیز می تواند سهولت در تغییر رنگ آن را نیز فراهم کند. بسته های ریسه شلنگی smd به اندازه 100 متر است، برش های آن به صورت 1 متری صورت می گیرد و دارای سطح مقطع مربعی هستند.

ریسۀ نواری smd:

این نوع از روشنایی اس ام دی بر خلاف نوع شلنگی دارای قطر زیادی نیستند و به صورت نواری و باریک به فروش می رسند. اندازه طول آن تا 5 متر و یا نهایتا تا 10 متر است، اما این امکان وجود دارد که تا اندازه 3 سانتی متری نیز جدا شود. با استفاده از لحیم کاری می توان از روشنایی این ریسه نواری به سادگی استفاده کرد.

ریسۀ تک لاین و این:

می توان از این مدل روشنایی به صورت یک یا دو لاین استفاده نمود. تمامی موارد معرفی شده در بالا از نوع تک لاین هستند. اما برخی از انواع led و smd می توانند دو لاین نیز باشند. این محصولات از دو رشته روشنایی تشکیل شده اند و به نام ریسه مکعبی نیز شناخته می شوند. نکته مهم اینکه ریسه دو لاین smd بر خلاف دیگر نوع تک لاین آن، نمی تواند rgb باشند و به صورت تک رنگ عرضه می شوند. همان طور که مشخص است نوع دو لاین این نوع روشنایی از شدت نور بیشتری برخوردار هستند. تصویر زیر نشان دهنده نوع دو لاین این محصول است.




منبع : http://chonach.blog.ir/1397/03/25/روش-اجرای-نور-مخفی




آشنایی با استانداردهای مختلف دو شاخه و پریز در کشورهای مختلف دنیا

درخواست حذف اطلاعات

در عصر حاضر دیگر نمی توان ی را پیدا کرد که در طول شبانه روز سروکارش با وسایل الکترونیکی و برقی نباشد.

برای اکثریت ما تصور دنیای بدون وسایل برقی بسیار دشوار و گاها ناممکن است.

کافی است تنها چند ساعت از یک شبانه روز، قطعی برق داشته باشید تا متوجه شوید ما به وسایل الکترونیکی و برقی چقدر وابسته شده ایم. اما برای استفاده از تمامی وسایل برقی مثل کامپیوترو لپ تاپ ، تلویزیون، تلفن های و تبلت ها ،یخچال و ماشین لباسشویی و لامپ های روشنایی و ... که روزبه روز متنوع تر و پیچیده تر می شوند حضور یک چیز مسلم است؛ کلید و پریز.

به احتمال زیاد برای شما هم پیش آمده که پس از ید یک وسیلۀ برقی الکترونیکی در ایران، مثل لپ تاپ یا تلفن همراه، با کابل برقی رو به رو شوید که با پریزهای معمول ما در ایران سازگار ندارد.در چنین شرایطی می توان با استفاده از یک مبدل این مشکل را حل کرد.

اما اگر برای یک سفر کاری یا تفریحی به کشورهای دیگر جهان سفر کنید ممکن است با مشکلات بیشتری برای استفاده از وسایل برقی خود بر بخورید. چرا که کشورهای مختلف استانداردهای ویژه ای برای پریزها و ولتاژهای وسایل برقی دارند و بنابراین ممکن است در چنین شرایطی دیگرمشکل تنها با ید یک مبدل ساده حل نشود زیرا مشکل اصلی ولتاژ متفاوت است، در چنین شرایطی شاید لازم باشد از یک مبدل ولتاژ نیز در کنار مبدل خود استفاده کنید. به طور مثال پریزهای برق ی شمالی معمولاً نیروی ۱۲۰ ولت ۶۰ هرتز را فراهم می آورند. درحالی که وجی پریز در اروپا ۲۳۰ ولت و ۵۰ هرتز است. در ایران خودمان هم برق ۲۲۰ ولتی ۵۰ هرتزی در سیم ها جریان دارد.

هنگامی قصد سفر به کشور دیگری را دارید، تنها تبدیل ارز و تفاوت های زبانی نیستند که موجب نگرانی تان خواهند شد. شما هم چنین باید دربارۀ تفاوت شکل دو شاخه، پریزها و ولتاژ برق در کشورهای مختلف هم دقت لازم را داشته باشید. زیرا متأسفانه در حال حاضر هنوز یک استاندارد ی ان و جهانی در همۀ جای دنیا برای ولتاژ وپریزهای برقی حکم فرما نیست.

بنابراین ممکن است در ادامۀ سفر، امکان استفاده از ابزارهای الکتریکی همراه تان را نداشته باشید. و یا حتی بدتر آن که، با اتصال آن ها به پریزهای نا آشنا باعث آسیب به وسیلۀ الکترونیکی خود شوید.

ادامه مطلب



منبع : http://chonach.blog.ir/1397/03/25/آشنایی-با-استانداردهای-مختلف-دو-شاخه-و-پریز-در-کشورهای-مختلف-دنیا




نقشه تأسیسات الکتریکی مجتمع مس ی ۹ طبقه ۶ واحدی

درخواست حذف اطلاعات
نقشه های اتوکد تأسیسات الکتریکال مجتمع مس ی ۹ طبقه ۶ واحدی با ۱۷۹ برگ نقشه در ۱۴ فایل اتوکد طراحی شده مطابق استاندارد iec و مقررات ملی ساختمان ایران (مبحث سیزدهم) و نشریه ۱۱۰ سازمان برنامه و بودجه با طراحی منحصر به فرد آموزشی و زیربنای ۲۵۹۰ مترمربع (واحد جامع) و جزئیات اجرایی الکتریکال فوق العاده حرفه ای. برخی از مهم ترین متعلقات این آلبوم نقشه: ۱- جزئیات اجرایی الکتریکال منحصر به فرد به صورت بلوک های اتوکد؛ ۲- نقشه های اتوکد روشنایی سنتی؛ ۳- نقشه های اتوکد خطوط کابل هوشمند؛ ۴- نقشه های اتوکد تغذیۀ پریز و تجهیزات؛ ۵- نقشه های اتوکد آباژور؛ ۶- نقشه های اتوکد پریز تلویزیون و ؛ ۷- نقشه های اتوکد پریز تلفن؛ ۸- نقشه های اتوکد سیستم برقی؛ ۹- نقشه های اتوکد برق رسانی به فن کوئل؛ ۹- نقشه های اتکد سیستم اعلام حریق؛ ۱۰- نقشه های اتوکد دوربین مدار بسته؛ ۱۱- نقشه های اتوکد تابلوهای برق واحدها، موتورخانه، تصفیه خانه، بانک خازنی و است ، ۱۲- نقشه های اتوکد رایزر دیاگرام تابلوهای برق، اعلام حریق، تلفن، آنتن مرکزی و آیفون تصویری؛

ید و : ۳۰.۰۰۰ تومان

حجم: ۳۹.۸۰ مگابایت

موبایل: ۰۹۱۱ ۸۴۶ ۰۶۹۵


جهت ید این محصول ابتدا با این شماره تماس بگیرید.




منبع : http://chonach.blog.ir/1397/04/09/دانلود-نقشه-تاسیسات-الکتریکی-مجتمع-مسکونی-9-طبقه-6-واحدی




آموزش نصب پنکه سقفی

درخواست حذف اطلاعات

برای نصب پنکه های سقفی ما باید قطعاتی که در ادامه خواهیم گفت را مونتاژ تا شکل یک پنکه را به خود بگیرد، برای این که درک بهتر هنگام نصب در این مقاله آموزش تصویری نصب پنکه سقفی را یاد خواهیم گرفت، پنکه های سقفی انواع گوناگونی از نظر طرح و مدل در بازار موجود است اما هنگام نصب وراه اندازی همه از یک مدل پیروی می کنند که اگر نحوۀ نصب پنکه های سقفی را بدانیم دیگر هر نمونه از پنکه های سقفی داشته باشیم نصب ان برای ما آسان خواهد بود.

آشنایی با قطعات استفاده شده در پنکه:

۱- لرزه گیر ۹- واشرخازن

۲- پین ۱۰- موتور پنکه

۳- بست لرزه گیر ۱۱- محافظ اتصال بال

۴- کلا بالا ۱۲- ترمینال

۵- لوله ۱۳- واشر مقوایی

۶- کلا پایین ۱۴- پایه بلند

۷- بست لوله ۱۵- مجموعه بال ها (سه عدد)

۸- خازن

آموزش نصب:

موتور پنکه های سقفی از نوع آسنکرون با خازن راه انداز می باشد. که با برق ۲۲۰ ولت شهری کار می کند. این پنکه ها دارای سرعت های مختلفی هستند که با یک کلید گردان می توان سرعت آن ها را تنظیم کرد.

نقشۀ زیر، روش سیم کشی و سربندی پنکه سقفی را نشان می دهد.

همان طور که در بالا توضیح داده شد برای راه اندازی پنکه سقفی شما نیاز به دو رشته سیم دارید. یکی از این سیم ها مستقیماً به نول متصل خواهد شد و سیم دیگر به کلید گردان پنکه و از کلید گردان به فاز متصل خواهد شد در تصویر زیر شما این موارد را مشاهده می کنید.

نکته:

نصب کلید گردان همانند کلید یک پل می باشد و فرقی نمی کند که سیم فاز و برگشت را به کدام سیم متصل کنیم. در زیر تصویر داخل کلید پنکه سقفی را مشاهده می کنید.

در زیر می بینید که سیم نول مستقیم به پنکه متصل و فاز و برگشت فاز هم به کلید متصل شده است.

معمولاً اگر پنکه ای را نو یداری کنید. خیلی نیازی به وارد شدن به مباحث فنی نیست. زیرا در پشت موتور پنکه یک ترمینال قرار داده شده است که فقط باید نول و فاز را به آن وصل کنید. که البته نول به صورت مستقیم به پنکه می رود ولی سیم فاز اول به کلید گردان می رود و بعد از آن جا به پنکه وصل می شود.

از موتور پنکه سه سیم خارج می شود. به رنگ های مشکی برای نول. قرمز برای فاز. زرد یا سبز برای یکی از پایه های خازن. این خازن به خازن راه انداز معروف است.

* کلا های تزیینی را مطابق شکل داخل لولۀ پنکه سقفی قرار دهید.

* سیم های برق را از داخل لوله پنکه عبور دهید.

لولۀ پنکه سقفی به کمک ۲ عدد پیچ، واشرهای ف ی، واشرهای فنری و مهره ها به موتو نکه متصل شده داده و به کمک خارهای ف ی محکم می گردد.

نکته:

قبل از بستن پیچ لوله، سیم مهار موتور پنکه را برروی جای پیچ لوله قرار داده و بعـد ازآن پیچ و مهره اتصال لوله به موتور پنکه را ببندید.

* بال های پنکه به کمک پیچ و واشر مقوایی روی موتور بسته می شود. ابتدا واشرهای کاغذی را زیر پایه باله ها قرار داده و باله ها را در محل های تعیین شده روی موتور پنکه توسط پیچ و واشرهای تخت و فنری محکم نمایید.

* پس از مونتاژ کامل محصول و نصب آن به کمک قلاب از سقف، سیم های وجی از موتور (متصل به ترمینال) مانند نصب کلید یک پل به دیمر وصل می شود البته پنکه را میتوانیم به کلید یک پل وصل کنیم ولی پنکه با یک دور ثابت عمل می کند.

* درجۀ پنکه (سوئیچ تنظیم دور موتور) به کمک پیچ و رول پلاک روی دیوار نصب می گردد.

* پس از اتمام کار فیوز اصلی را روشن کنید. پنکه شما برای کار آماده است.

روش عملکرد کلید پنکه سقفی:

مدار داخلی این کلید به شرح زیر است.

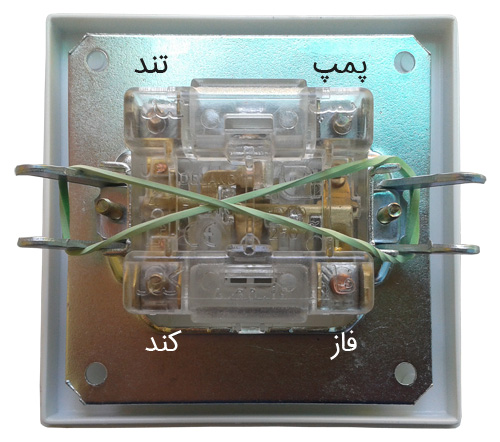

نقشه کلید گردان پنکه سقفی

زمانی که کلید گردان روی ح ۱ قرار می گیرد،حداکثر مقاومت با موتور پنکه سری می شود، و این باعث می شود که کم ترین ولتاژ به پنکه برسد، پس موتور با کم ترین سرعت شروع به چرخش می کند. زمانی که کلید گردان در ح ۲ قرار می گیرد. مقاومت اول از مدار خارج می شود و این باعث می شود که ولتاژ بیشتری به موتور پنکه برسد و سرعت موتور بیشتر خواهد شد. و هر چقدر که کلید گردان را در جهت عقربه های ساعت می چرخانیم مقاومت های بیشتری از سر راه سیم فاز کنار می روند و ولتاژ بیشتری به موتور پنکه میرسد. در ح ۵ دیگر هیچ مقاومتی در مسیر وجود ندارد و حداکثر ولتاژ به موتور پنکه می رسد. این ح مثل زمانی ست که ما یک کلید یک پل معمولی را به جای کلید گردان پنکه سقفی نصب کرده باشیم. و در این ح پنکه سقفی با حداکثر سرعت می چرخد.

مکانیزم عملکرد پنکۀ سقفی:

مکانیزم عملکرد پنکۀ سقفی گردش هوای داخل منزل می باشد به گونه ای که با گردش هوا باعث ورود و وج هوای داخل منزل خواهد شد.در مناطق بسیار گرم استفاده از پنکه جواب گو نخواهد بود به دلیل رطوبت و حرارت بسیار بالای موجو در محیط.

پنکه ها در دو مدل معمولی و دو ح ه موجود هستند. در تصویر زیر همان طور که مشاهده می کنید ح تابتان و ح زمستان نشان داده شده است.

یعنی این که پنکه در دو جهت ساعت گرد و پاد ساعتگرد عمل می کند.

در ح تابستان پنکه هوای خنک را از پایین به بالا می کشد و پرتاب می کند و حرکت آن از پایین که نگاه می کنیم مخالف عقربه های ساعت می باشد.

در ح زمستان پنکه هوای گرمی که توسط بخاری در زیر سقف جمع شده است به پایین پرتاب می کند و حرکت آن از پایین که نگاه می کنیم موافق عقربه های ساعت می باشد.

برای تغییر جهت گردش پنکه باید کلیدی که بر روی کوتور پنکه قرار داده شده است را تغییر ح دهیم.




منبع : http://chonach.blog.ir/1397/04/20/آموزش-نصب-پنکه-سقفی




آموزش نصب تایمر راه پله

درخواست حذف اطلاعات

تایمر راه پله که با اسم های رله زمانی یا رله راه پله هم شناخته می شود، وسیله ای است که جهت استفاده در در راه پله ها و پارکینگ ها به کار می رود. طریقۀ کارکرد این دستگاه این گونه است که در مدت زمان معینی به صورت خ ر، روشنایی های کل راه پله را خاموش می کند، به این صورت که هنگامی که شاسی (کلید) فشرده می شود (این کلیدها دارای فنری هستند که پس از فشرده شدن دوباره به ح اول باز می گردد)، تمام لامپ های راه پله روشن می شوند و پس از زمانی که قبلاً توسط ما تنظیم شده است دوباره خاموش می شوند. درجۀ تنظیم زمان روشن ماندن لامپ ها بر روی دستگاه تایمر تعبیه شده است که معمولاً از ۱ تا ۲۰ دقیقه قابل تنظیم است، هم چنین ح دائم نیز در این دستگاه ها وجود دارد تا در صورت نیاز به صورت دائم لامپ ها روشن بمانند. این دستگاه ها از مصرف برق را کاملاً بهینه نموده و از نظر اقتصادی بسیار مقرونه به صرفه می باشند.

از آن جایی که راه پله ها و پارکینگ ها نیاز به روشنایی دائمی ندارند، پس استفاده از کلیدهای یک پل و دوپل در این مکان ها عاقلانه به نظر نمی رسد. به همین خاطر از تایمر راه پله استفاده می کنند تا زمانی که شخصی یکی از شستی ها را فشار داد، چراغ ها روشن شود و بعد از مدت زمان مشخصی، به صورت اتوماتیک چراغ های راه پله خاموش شود تا هم در مصرف برق صرفه جویی شود و هم اینکه طول عمر لامپ ها افزایش یابد.

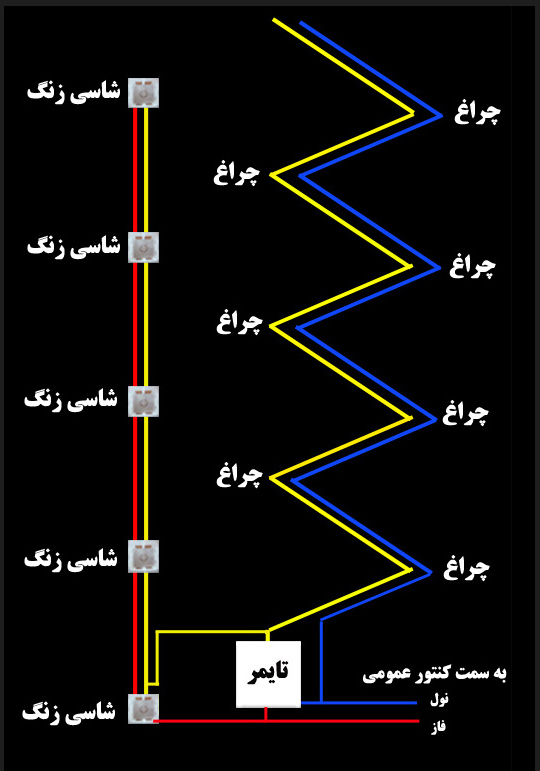

شستی که تایمر راه را وادار به روشن چراغ ها می کند در تمام پاگردها و در فواصل مختلفی از پارکینگ کار گذاشته می شود. این شستی دقیقاً یک شستی زنگ است با این تفاوت که یک علامت چراغ یا علامت راه پله، روی آن حک شده تا با شستی های زنگ اشتباه گرفته نشود. در این شستی بعد از این که شخص دست خود را از روی آن بر می دارد دوباره به ح اولیه باز می گردد.

تایمر های راه پله در شکل با هایی در ابعاد حدوداً ۶ در ۱۰ سانتی متر ساخته می شوند که معمولاً قابلیت نصب روی ریل و قرارگیری در داخل جعبه فیوز را هم دارند. در تصویر زیر یک نمونه تایمر راه پله را مشاهده می کنید. نصب تایمر راه پله برای برق کاران ساختمان یکی از مدار هایی است عموماً استفاده می کنند به طوری که در هر آپارتمان از این وسیله برای قطع و وصل لامپ راهرو ها و پارکینیگ ها استفاده می شود و در این آموزش به طریقۀ نصب تایمر راه پله می پردازیم و خواهیم گفت نقشۀ سیم کشی آن چگونه است. آموزش نصب: نصب تایمر راه پله مانند انواع تایمر هایی که وجود دارند به یک فاز و نول جهت تغذیه نیاز دارند و در مدل های گوناگون وجود دارد که در این آموزش از تایمر راه پله شیوا امواج استفاده کرده ایم. طریقۀ سیم کشی مدار تایمر به این شکل است که تمام روشنایی ها به شکل موازی به هم وصل می شوند یعنی به وسیلۀ دو رشته سیم از یک لامپ به لامپ دیگر وصل می شوند. یکی از سیم ها به نول وصل شده و سیم دیگر وارد سوکت "مشترک لامپ و شاسی" می شود. کلیدها نیز به صورت موازی از یک کلید به کلید دیگر متصل می شود. کلیدهای تایمر دارای دو پیچ می باشند و این اتصال موازی از پیچ یک کلید به پیچ کلید صورت می گیرد. یکی از این پیچ ها به فاز وصل می شود و پیچ دیگر وارد سوکت " مشترک لامپ و شاسی" در تایمر می شود. در صورتی که فاز هم نام باشد، می توان فاز کلیدها را نیز از فازی که به تایمر می دهیم گرفت. همان گونه که متوجه شده اید خود دستگاه تایمر به جز سوکت "مشترک لامپ و شاسی" داری دو سوکت فاز و نول نیز می باشد که به آن ها فاز و نول وصل می کنیم. مدار رله راه پله در شکل زیر نمایان است: در تصویر پایین نحوۀ سیم کشی تایمر راه پله را مشاهده می کنید و همان طور که در تصویر پایین می بینید سیم مشکی رنگ بین وجی کلید و لامپ مشترک است و یک فاز ورودی هم به کلید اعمال شده است. یا به عبارتی در نقشۀ زیر سیم نول (آبی) وارد پیچ n و سیم فاز (قرمز) وارد پیچ ph شده است و سیم مشکی رنگ هم که آن را به اسم ” مشترک لامپ و شستی “ می شناسند وارد پیچ l شده است. نکته: دکمه ای روی تایمر وجود دارد که با ۰ و ۱ مشخص شده است، وقتی روی ۰ قرار می دهیم با زدن کلید تایمر شروع به کار خواهد کرد و پس از زمان تعیین شده خاموش می شود. و اگر دکمۀ روی تایمر را روی ح ۱ قرار دهیم، با یک بار زدن کلید راه پله لامپ ها به صورت دایمی وصل باقی می مانند، این مورد بیشتر در مواقعی که مهمانی داریم و می خواهیم در طول شب چراغ روشن بماند از این دکمه استفاده می کنیم.
چند نکته در رابطه با این تایمرها: * جریان وجی تایمر های راه پله معمولاً ۱۰ آمپر است که این مقدار آمپر می تواند تا ۲۰ عدد لامپ ۱۰۰ وات را روشن کند. * روی تایمر های راه پله معمولاً یک کلید وجود دارد که می توانید آن را روی ح “همیشه روشن” یا “ح تایمر” قرار دهید. با ولومی هم که روی تایمر تعبیه شده می توانید * زمان دلخواه برای خاموش شدن چراغ ها را تنظیم کنید. این زمان معمولاً بین ۳۰ ثانیه تا ۱۰ دقیقه است. * تایمرهای راه پله کم کم دارند جای خود را به چشم راه پله (سنسور راه پله) می دهند. اگرچه چشم راه پله دارای مزیت های زیادی نصب به تایمر راه پله است، ولی یکی از بزرگترین مزیت های تایمر راه پله طول عمر بالای آن نصب به چشم راه پله است. و یکی از بزرگترین عیب های تایمر راه پله در مقایسه با چشم راه پله این است که با فشار دادن هر کدام از شستی ها، تمام چراغ در تمام طبقات روشن می شود. ولی در چشم های راه پله فقط همان چراغی را که سنسور، سنس کند روشن می کند و این یعنی صرفه جویی بیشتر در مصرف برق. * اگر برای تعمیرات به جایی رفتید و با این ح برخورد کردید که با فشار دادن شستی ها، لامپ ها روشن و با رها شستی ها لامپ ها خاموش می شدند. ابتدا فیوز داخل تایمر را چک کنید، اگر مشکل از فیوز نبود، پس خود تایمر راه پله سوخته است. * بهتر است قبل از این که تایمر راه پله را در مدار نصب کنید، برای این که مطمئن شوید آیا سیم کشی شما درست بوده یا نه. به این صورت عمل کنید. اگر با فشار دادن شستی ها، چراغ ها روشن و با رها شستی ها، چراغ ها خاموش شد، سیم کشی شما درست انجام شده. * در صورتی که به اشتباه جای سیم های فاز و نول را روی تایمر جابجا نصب کنید، فیوز داخل تایمر راه پله می سوزد. فیوزی که در تایمرهای راه پله تعبیه می شود یک فیوز شیشه ای است، که در صورت سوختن به راحتی می توانید آن را در آورده و با یک فیوز سالم جایگزین کنید. نکته: بهتر است این جا با چند علامت اختصاری که معمولاً روی تایمرهای راه پله و عناصر برقی نوشته می شود آشنا شوید.
n یعنی نول mp یعنی نول ph یعنی فاز p هم یعنی فاز k یعنی کلید یا شستی pe یعنی ارت علامت دایره ای که داخلش ضربدر دارد، یعنی مشترک لامپ و شستی com هم یعنی مشترک لامپ و شستی علامت دایره ای که داخلش یک دایره کوچکتر دارد، یعنی شستی l یعنی فاز البته در صورتی که ترمینال های دیگر با p یا ph نامگذاری نشده باشند چون الویت فاز با p و ph . ولی در صورتی که در ترمینال های دیگر p یا ph داشته باشیم، در این صورت l یعنی لامپ.



منبع : http://chonach.blog.ir/1397/04/21/آموزش-نصب-تایمر-راه-پله
